分體洗衣機的接線方法

文章出處：http://aceconcreteworks.com 作者：興邦客服

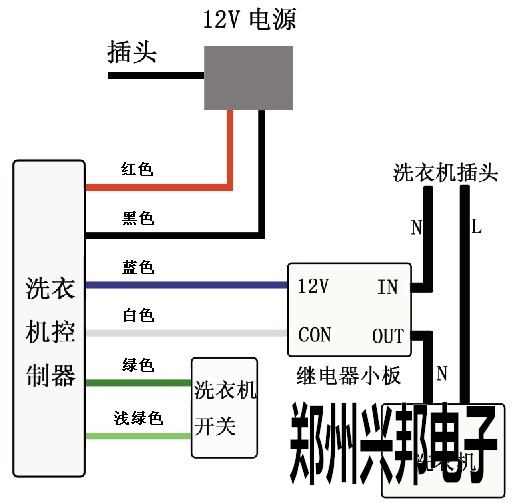

分體洗衣機的接線方法?

答：紅線----->12V電源正極，

   黑線----->12V電源負極，

   藍線----->接繼電器小板+12V，

   白線----->接繼電器小板CON（繼電器小板的），

   淺綠線（灰）和綠線兩根----->接啟動開關（刷卡10秒后，這兩根線會短 路半秒鐘鐘（相當于按鍵按下一次），然后斷開），

其他線空出不用接，但需分別包起來，以免短路。
